半导体激光器（水冷）
水冷半导体激光器，我司可提供多种热沉形状以适应不同用途，包括CIR系列的环形器件、HS-MI系列的水平微通道器件，HS-MA系列水平宏通道器件，VS系列垂直微通道结构或宏通道器件。
OL（S）系列微通道垂直叠阵激光器
OL（S）微通道垂直叠阵激光器具有独特的气密结构设计，内部氮气灌注，防尘抗潮，具有更好的稳定性和寿命。
| 激光器系列 | 工作模式 | 单bar峰值功率（W） | 最大占空比（%） | bar数量 | Bar间距(MM) | 波长（NM@25°C） |
| OL(S) 系列 | CW | 40/60/80/100 | / | 1–16 ¹ | 1.8 | 760/808/9xx² |
| QCW | 100/200/300/500 | 60³ |

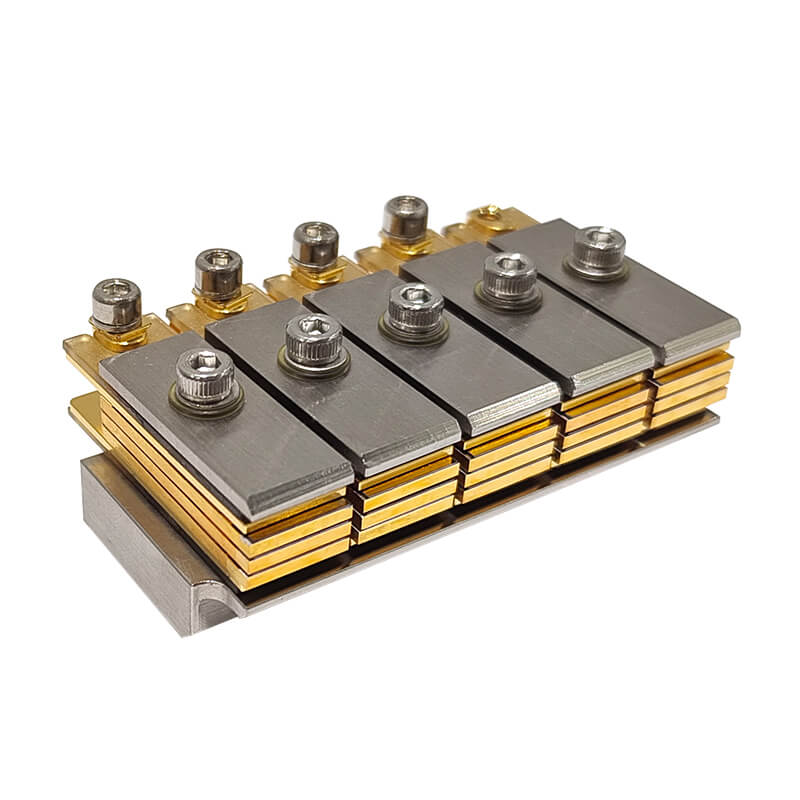

HS系列水平线阵
将bar条在水平方向铺设在通水的热沉上，以达到泵浦结构的需求，是设计HS系列水平线阵的初衷。HS系列水平线阵分为CW和QCW两种工作模式。可以根据使用需要实现硬焊料和软焊料选择，多种波长组合的搭配。
| 激光器系列 | 工作模式 | 单bar峰值功率（w） | 最大占空比（%） | 单元数量 | 单体最大bar条数量 | Bar间距(MM) | 波长（NM@25°C） |
| HS 系列 | CW | 20/40 | / | 3-20¹ | 5 | 0.43-1 | 760/808/9xx² |
| QCW | 100/200/300/500 | 12.5³ |
CIR系列环形水冷阵列
CIR系列环形水冷阵列，是将bar条环形分布于水冷的环形热沉内周。灵活搭配低至0.43的bar条间距，应用于泵浦模块设计时，CIR大幅提高功率密度和泵浦效率。CIR系列激光器使用金锡封装，且可以进行多种波长组合以适应全温设计需求。
| 激光器系列 | 工作模式 | 单bar峰值功率（W） | 最大占空比（%） | bar数量 | Bar间距(MM) | 波长（NM@25°C） |
| CIR 系列 | CW | 40/60/80/100 | / | 1–48 ¹ | 0.43-5 | 760/808/9xx² |
| QCW | 100/200/300/500 | 5³ |
命名规则：
| 模块型号 | ARC-C-3000-30-100-XBH03 |
|---|---|
| ARC- | 半导体激光器的系列代码。 ARC代表弧形封装，CIR代表环形，MZ代表面阵 |
| C- | 冷却方式。 C代表传导制冷，W代表水冷。 |
| 3000- | 总峰值功率 |
| 30- | Bar条数量 |
| 100- | 单bar峰值功率 |
| XBH03 | 结构代码 |
产品列表：
微通道
| 图片 | 模块型号 | 工作模式 | 峰值功率(W) | Bar条数量 | 工作电流(A) | 冷却方式 |
|---|---|---|---|---|---|---|
 |
VS-MI-40-CW-JO02 | CW | 40 | 1 | 40 | 微通道水冷 |
|
VS-MI-100-QCW-JO02 | QCW | 100 | 1 | 100 | 微通道水冷 |
 |
HS-MI-4-40-Rofi | CW | 160 | 4 | 40 | 微通道水冷 |
 |
VS-MI-6-50-OL(S)-12 | CW | 240 | 6 | 36 | 微通道水冷 |
|
VS-MI-6-100-OL(S)-12 | QCW | 600 | 6 | 100 | 微通道水冷 |
|
VS-MI-8-100-OL(S)-12 | QCW | 800 | 8 | 100 | 微通道水冷 |
|
VS-MI-10-100-OL(S)-12 | QCW | 1000 | 6 | 100 | 微通道水冷 |
|
VS-MI-12-100-OL(S)-12 | QCW | 1200 | 6 | 100 | 微通道水冷 |
 |
VS-MI-16-100-OL(S)-16 | QCW | 1600 | 16 | 100 | 微通道水冷 |
 |
HS-MI-600-5x3P-40-CW | CW | 600 | 15 | 40 | 微通道水冷 |
|
HS-MI-1500-5x3P-100-QCW | QCW | 1500 | 15 | 100 | 微通道水冷 |
宏通道
| 图片 | 模块型号 | 工作模式 | 峰值功率(W) | Bar条数量 | 工作电流(A) | 冷却方式 |
|---|---|---|---|---|---|---|
 |
HS-MA-3-20H-SW808-CEO50 | CW | 60 | 3 | 20 | 水冷 |
 |
HS-MA-4-20H-SW808-CEO75 | CW | 80 | 4 | 20 | 水冷 |
 |
HS-MA-3-40-SW808-CEO50 | CW | 120 | 3 | 25 | 水冷 |
 |
HS-MA-4-40-SW808-CEO75 | CW | 160 | 4 | 25 | 水冷 |
 |
HS-MA-900-3×3P-100-QCW | QCW | 900 | 9 | 100 | 水冷 |
 |
HS-W-600-6-100E-CM01 | QCW | 100 | 6 | 100 | 水冷 |
 |
HS-MA-6-40-SW808 | CW | 240 | 6 | 20 | 水冷 |
 |
HSSMD-W-500-5-100E | QCW | 500 | 5 | 100 | 水冷 |
 |
CIR-MA-800-8-100-QCW | QCW | 800 | 8 | 100 | 水冷 |
|
CIR-MA-1500-15-100-QCW | QCW | 1500 | 15 | 100 | 水冷 |
|
CIR-MA-2000-20-100-QCW | QCW | 2000 | 20 | 100 | 水冷 |
 |
HS-MA-1200-10×3P-40-QCW | QCW | 1200 | 30 | 40 | 水冷 |
|
HS-MA-3000-10×3P-100-QCW | QCW | 3000 | 30 | 100 | 水冷 |
|
HS-MA-6000-10×3P-200-QCW | QCW | 6000 | 30 | 200 | 水冷 |
注：
1.如果需要更多bar条组合，则可进行定制设计
2.在单一器件上，波长可以是单一的，也可以是多种波长的组合；波长的精度范围默认为+-2nm，更多需求可进行定制设计。
3.此处最大占空比指的是对应系列器件封装100W QCW bar，脉宽为250us，驱动电流100A的时刻所能承受的最大占空比，其它规格的bar条或其他的使用条件下的占空比耐受情况请咨询技术人员。
应用范围：
◆ 泵浦
◆ 材料加工
◆ 医疗美容
联系东方强光
我们的团队随时准备提供帮助。
产品优势
我们的核心产品是二极管激光器和二极管侧面泵浦增益模块。多年来，我们一直致力于 从模块结构设计、散热等多个角度持续优化增益模块制造技术 耗散工艺、封装工艺、阵列布置等，为众多客户提供稳定、可靠、性能优良的侧泵模块。增益模块分为连续波模块和脉冲连续连续波模块。其中，QCW 模块还包括传导冷却模块和水冷模块。
GN 系列连续工作模块功率 35W-450W 可选;
GQ 和 JQ 系列脉冲模块的最大储能可达 8J;
晶体直径 2mm-25mm 可选，常规晶体材料为 ND：YAG; 其他晶体直径或材料也可以定制。
更多产品
水冷高功率半导体激光阵列分为垂直阵列、水平阵列和圆形阵列。功率范围从 20W 到 2000W，bar条分布和散热器结构可根据用户要求定制。水冷半导体阵列应用专为半导体激光泵浦、DPSS 激光模块、q 开关激光器和 532nm 绿光激光器模块而设计。
水冷半导体激光器，我司可提供多种热沉形状以适应不同用途，包括CIR系列的环形器件、HS-MI系列的水平微通道器件，HS-MA系列水平宏通道器件，VS系列垂直微通道结构或宏通道器件。
传导冷却半导体激光器广泛应用于固体泵浦激光器。针对传导制冷模块对于轻量化，小型化的发展趋势，东方强光为此设计ARC系列弧形激光阵列，VS、MZ系列面阵激光阵列，CIR系列环形激光阵列等多种结构以满足需求。这些系列激光器具有结构紧凑、搭配灵活、可靠性高的特点。单bar峰值功率从100W、200W、300W、500W可选。单器件激光峰值功率可达8KW，单波及多种波长组合可选。Bar条金锡封装，可靠性高。可根据需求选择快慢周准直和光束整形。
GN 系列高功率半导体侧面泵浦增益模块广泛应用于 q 开关激光器、532nm 绿光激光器、金刚石切割激光头。这些高功率激光模块的性能如下：
◆ 最大功率在 30nm 处为 450W 至 1064W。
◆增益介质 有 YAG 和 YLF。杆径 2mm-10mm 可选
◆ 泵浦光中心波长为 808nm 或其他多个波长可组合
GQ/JQ 系列脉冲半导体侧面泵浦增益模块广泛应用于光放大器、激光谐振器、Q 开关激光器、皮秒激光器、超快激光器、定义激光器和激光雷达。这些高功率激光模块的性能如下：
◆ 最大储能可达 8J;
◆增益介质棒径 2mm-25mm 可选，常规晶体材料为 ND：YAG;其他 GAIN 介质直径或材料可定制;
◆ 泵浦光中心波长为 808nm 或其他多种波长可组合
