半导体激光器（传导制冷）
传导冷却半导体激光器广泛应用于固体泵浦激光器。针对传导制冷模块对于轻量化，小型化的发展趋势，东方强光为此设计ARC系列弧形激光阵列，VS、MZ系列面阵激光阵列，CIR系列环形激光阵列等多种结构以满足需求。这些系列激光器具有结构紧凑、搭配灵活、可靠性高的特点。单bar峰值功率从100W、200W、300W、500W可选。单器件激光峰值功率可达8KW，单波及多种波长组合可选。Bar条金锡封装，可靠性高。可根据需求选择快慢周准直和光束整形。
产品优势：
◆ 高效：弧形、环形结构设计，配合低至0.43的bar条间距，配合泵浦模块设计时，大幅提高功率密度和泵浦效率。
◆ 轻量化设计：灵活单元，有效节省空间，利于轻量化设计。
◆ 高可靠性：金锡封装，适合严苛高低温工作环境。
◆ 全温设计：可根据设计需求组合波长。
| 产品型号 | ARC/CIR/MZ/CS-C/W-N*100～500-N-100～500 |
|---|---|
| 单bar峰值功率 | QCW:100/200/300/500 CW:40 |
| 单器件峰值功率（W） | 500～30000 |
| 典型波长（nm） | 808/9xx² |
| Bar条数量N | 1～150 ¹ |
| Bar条间距（mm） | 0.43～3 |
| 中心波长偏差（nm） | ±3/±10 |
| 光谱宽度（nm）（FWHM） | ＜3 |
| 光束发散角（degree）（FWHM） | ＜39⊥＜10‖ |
| 偏振模式 | TE |
| 波长漂移系数（nm/℃） | ～0.28 |
| 工作模式 | CW/QCW |
| 最大占空比（%） | ≦2% |
| 脉冲宽度（us） | 50～250 |
| 重复频率（Hz） | 1～400 |
| 工作电流（A） | ≦100～500 |
| 工作电压（V） | ≦2*N |
| 斜率效率（W/A） | ＞1.1 |
| 电光转化效率（%） | ＞50 |
| 热学参数 | |
| 工作温度范围（℃） | -40～60 |
| 存储温度范围（℃） | -50～85 |
| 存储湿度范围（%） | ＜70 |
命名规则：
| 模块型号 | ARC-C-3000-30-100-XBH03 |
|---|---|
| ARC- | 半导体激光器的系列代码。 ARC代表弧形封装，CIR代表环形，MZ代表面阵 |
| C- | 冷却方式。 C代表传导制冷，W代表水冷。 |
| 3000- | 总峰值功率 |
| 30- | Bar条数量 |
| 100- | 单bar峰值功率 |
| XBH03 | 结构代码 |
产品列表：
| 图片 | 模块型号 | 工作模式 | 峰值功率(W) | Bar条数量 | 工作电流(A) | 产品英文名 |
|---|---|---|---|---|---|---|
 |

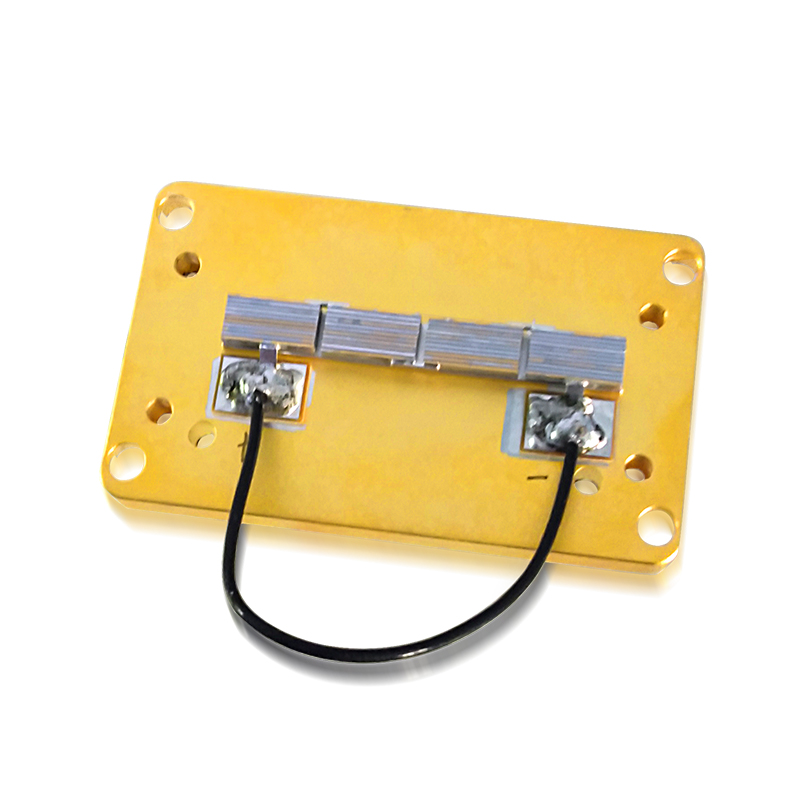

CS40, CS100, CS200 | QCW | 700 | 7 | 100 | CS diode laser |
 |
MZ-C-500/1000-5-100E/200E-G-stack | QCW | 700 | 7 | 100 | 500W Conduction cooled diode laser stack |
 |
CIR-C-700-7-100E-01 | QCW | 700 | 7 | 100 | 700W Conduction cooled diode laser stack |
 |
ARC-C-1000-5-200E-ZBH01 | QCW | 1000 | 5 | 200 | 1000W Conduction cooled diode laser stack |
 |
MZ-C-1000-10-100E-QUP0.41 | QCW | 1000 | 10 | 200 | 1000W Conduction cooled diode laser stack |
|
ARC-C-1200-6-200 | QCW | 1200 | 6 | 200 | 1200W Conduction cooled diode laser stack |
 |
ARC-C-1600-8-200 / MZ-C-1600-8-200 | QCW | 1600 | 8 | 200 | 1600W Conduction cooled diode laser stack |
 |
MZ-C-1600-8-200E-G-stack | QCW | 1600 | 8 | 200 | 1600W Conduction cooled diode laser stack |
 |
MZ-C-2400-12-200E-Optical shape module | QCW | 2400 | 12 | 200 | 2400W Conduction cooled Optical shape module |
 |
MZ-C-2400-12-200E-G-stack | QCW | 2400 | 12 | 200 | 2400W Conduction cooled diode laser stack |
 |
ARC-C-3000-30-100E | QCW | 3000 | 30 | 100 | 3000W Conduction cooled diode laser stack |
 |
MZ-C-3200-32-100E-MZ03 | QCW | 3200 | 32 | 200 | 3200W Conduction cooled diode laser stack |
 |
MZ-C-4000-40-100E-MZ02 | QCW | 4000 | 40 | 100 | 4000W Conduction cooled diode laser stack |
注：
- 每种结构所能承载的bar条数量依据结构不同而有所不同。
- 波长参数为工作温度25℃下的值；所有传导制冷器件可以使用多种波长组合，以达成全温区使用的要求；波长精度默认为+-2nm，如有更精准的需求，可咨询销售工程师。
应用范围：
◆ 半导体侧面泵浦激光模块
◆ 科研
◆ 材料加工
